Садовые датчики из натуральных материалов
Технология Symbiosei позволяет конечному пользователю самостоятельно разработать дизайн датчиков Умного сада
Концепция управляемой экосистемы предполагает размещение на местности большого количества датчиков микроклимата, метеостанций и других приборов. Далеко не всегда получается сделать это скрытно. Поэтому внешний вид наших электронных устройств крайне важен для нас.
Главное, что нужно знать при разработке дизайна декоративного корпуса для датчиков Symbiosei: электронная начинка климатических датчиков полностью независима от внешнего декоративного корпуса.
Это дает вам свободу творчества при минимуме технических ограничений.
Материал по теме
Внешний вид датчика микроклимата ограничен только вашей фантазией. Рабочая электронная начинка практически от него не зависит
Электронная начинка климатического датчика. Вверху в центре — плата с аккумулятором и передающей антенной, справа — датчик влажности почвы, слева — освещенности.
Внизу по центру — выносной (в данной сборке) датчик температуры
Вариант с выносной солнечной панелью. Центральная плата и датчик температуры спрятаны в вентилируемый термо- и влагозащитный корпус
Технические требования к дизайну декоративных корпусов климатических датчиков
Датчик освещенности должен располагаться достаточно высоко над землей и ни при каких обстоятельствах не попадать в тень от декоративного корпуса
Основную плату устройства лучше размещать высоко. Передающая антенна находится непосредственно на плате, и низкие датчики сильно проигрывают в дальности связи
Датчик влажности почвы нужно выводить в нижней части корпуса. Чувствительный элемент должен быть постоянно погружен в землю
Иногда низкий датчик — единственный приемлемый выход. Например, для клумбы или альпийской горки
Центральная плата должна быть защищена от атмосферных осадков, а датчик температуры — от нагрева солнечными лучами. В данном случае обе задачи решает вентилируемый корпус из пенопласта
Необходимо обеспечить датчику температуры максимальную вентиляцию. Здесь он расположен на основной плате
Примеры декоративных корпусов для климатических датчиков Symbiosei
Крупные бусины из восстановленного стекла дают проводам дополнительную защиту от ультрафиолета. Плата с антенной и датчик температуры спрятаны в пенопластовый корпус
Вся электроника — внутри бамбукового корпуса. Практично и дешево, если не считать авторской росписи. Слева — корпус на основе индонезийской маски
Коллекция климатических датчиков из натуральных материалов от нашего Ближневосточного представительства
Датчик с декоративным фасадом. Вся электроника спрятана за индонезийской маской под небольшим деревянным навесом
Простая доска с росписью — практически готовый декоративный корпус
Натуральные материалы — не догма. Можно делать и так
Или так. На фото — макет бюджетного корпуса из пенопласта с солнечной панелью

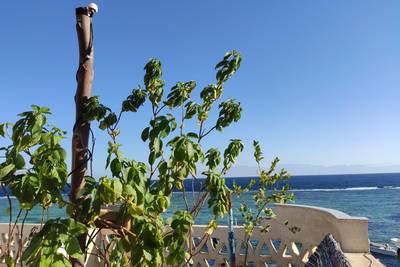

Иногда можно просто намотать провод на палку. Все соединительные провода имеют достаточный уровень защиты и пригодны для наружного монтажа
